เหล็กฉาก (Angle Bar)

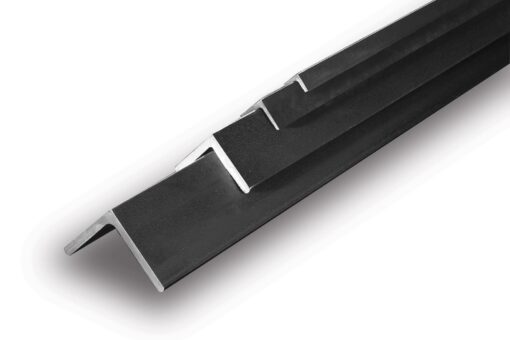

เหล็กฉาก หรือเหล็กมุม จัดเป็นเหล็กโครงสร้างรูปพรรณรีดร้อน (Hot rolled structural steel) มีรูปทรงคล้ายตัว L ขนาดด้านทั้งสองด้านเท่ากัน มุมฉากตั้งตรง ผิวเรียบ มีความแข็งแรงได้มาตรฐาน





ขนาด(mm)HxB	ความหนา(mm.)	น้ำหนัก(kg.)
	t1	1M.	6M.	12m.
25×25	3	1.12	6.72	13.43
	5	1.77	10.62	21.24
30×30	3	1.36	8.16	16.32
	5	2.18	13.08	26.16
40×40	3	1.83	10.98	21.96
	4	2.42	14.52	29.04
	5	2.95	17.7	35.4
	6	3.52	21.12	42.24
50×50	3	2.33	13.98	27.96
	4	3.06	18.36	36.72
	5	3.77	22.62	45.24
	6	4.43	26.58	53.16
65×65	5	5	30	60
	6	5.91	35.46	70.92
	8	7.66	45.96	91.92
75×75	6	6.85	41.1	82.2
	9	9.96	59.76	119.52
	12	13	78	156
90×90	6	8.28	49.68	99.36
	7	9.59	57.54	115.08
	10	13.3	79.8	159.6
	12	15.9	95.4	190
	13	17	102	204
100×100	7	10.7	64.2	128.4
	10	14.9	89.4	178.8
	12	17.8	106.8	213.6
120×120	8	14.7	88.2	176.4
130×130	9	17.9	107.4	214.8
	12	23.4	140.4	280.8
	15	28.8	172.8	345.6
150×150	12	27.3	163.8	327.6
	15	33.6	201.6	403.2
	19	41.9	251.4	502.8
175×175	12	31.8	190.8	381.6
	15	39.4	236.4	472.8
200×200	15	45.3	271.8	543.6
	20	59.7	358.2	716.4
	25	73.6	441.6	883.2
250×250	25	93.7	562.2	1124.4
	35	128	768	1536

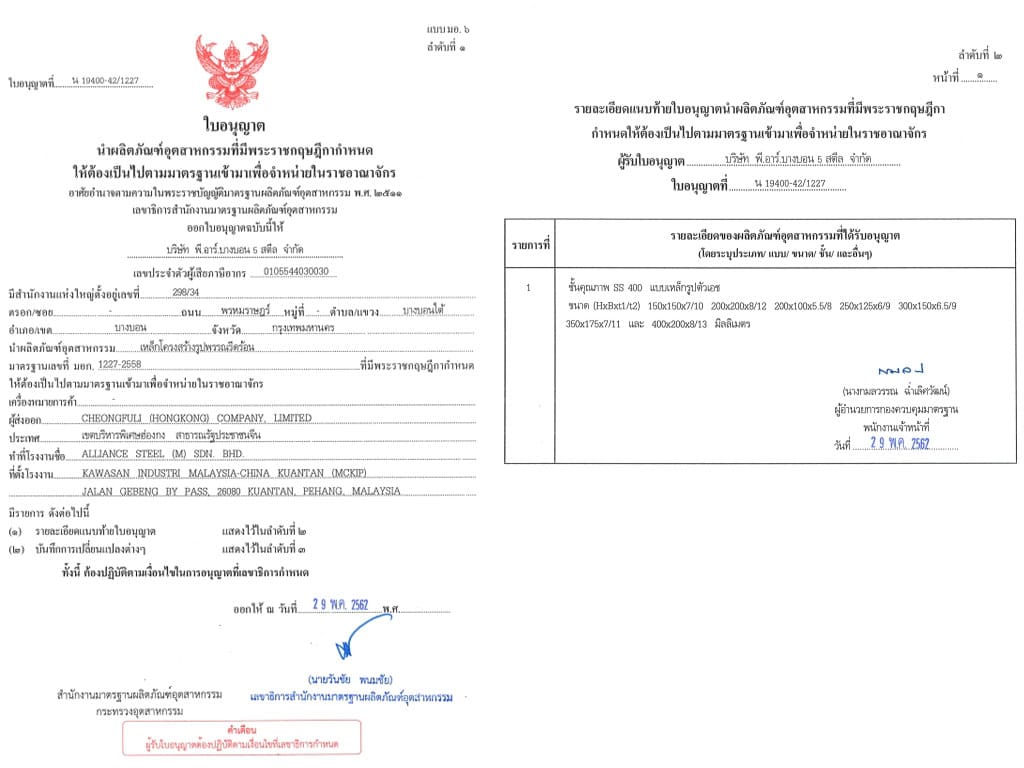

มาตรฐานเหล็กของเรา
